一 、管链输送机概述

管链输送机工作时，圆环链条带着尼龙盘片在封关的钢管中活动，依附尼龙盘片推动物料沿管路向前输送，是一种节能散装物料陆续输送设备。

二、管链输送机工作道理

管链输送机是输送粉状、幼颗粒状及幼块状等散状物料的陆续输送设备，能够水平、倾斜和垂直组合输送。在密关管路内，以链片为传动构件带头物料沿管路活动。当水平输送时，物料颗粒受到链片在活动方向的推力。当料层间的内摩擦力大于物料与管壁的表摩擦力时，物料就随链片向前活动，形成不变的料 流；当垂直输送时，管内物料颗粒受链片向上推力，由于下部给料阻止上部物料下滑，产生了横向侧压力，所以加强了物料的内摩擦力，当物料间的内摩擦力大于物料与管内壁表摩擦力及物料自沉时，物料就随链片向上输送，形成陆续料流。

三、 管链输送机优势

• 结构紧凑，占用空间幼，能够三维扭转输送方向，不受地形、角杜纂高度的影响；输送过程在密关的管路中进行，物料无传染，无粉尘飞腾；

• 输送过程滑润，物料间根基无内部内部活动，破损少，保障物料品质，适合磨蚀性物料；

• 不会产生系统梗塞，适合输送多种状态的物料；

• 对混合物料的输送，不会产生物料分层景象

• 输送能力大，能耗低，大降低设备运行成本

• 所有活动部件全数在密关的空间内运行，安全、**

• 可实现远距离输送

• 可轻易部署多个进出料口，满足工艺要求

• 易于实现集中节造，提高自动化水平




四、管链输送系统的利用领域

• 塑料工业：PVC、PP PE粉料，ABS PC PP PE 颗粒

• 精密化工：染料 颜料 涂料 碳黑 钛色素 氧化铁 陶粉 沉质碳酸钙 细颗粒碳酸钙 皂土 分子筛 瓷土 硅粉 活性炭

• 矿业：尿素 氯化铵 碳酸氢铵 苏打粉 固态杀虫剂 钨粉 鱼油 铜矿粉 煤粉 块状磷酸盐 矾土等

• 构筑资料：水泥 粘土 黄沙 石英沙 粘土粉 硅 石灰粉 白云石粉 木屑 玻璃丝 二氧化硅 画粉等

• 食品工业：面粉 淀粉 谷类，奶粉 食品增长剂等

五、 管链输送机材质

管路、机壳、链条、链轮：选取碳钢

其它部件选取碳钢，若是要求高，也能够做成不锈钢管链输送机。




六 、管链输送机参数

型号	电机功率 （kw）	管路 直径	输送能力 （m3 /h）
TCA-80	0.37	DN80	0.3-5
TCA-100	0.4-4	DN100	0.45-8
TCA-150	2-7.5	DN150	3-19
TCA-200	3-11	DN200	5-40
TCA-250	3-18.5	DN250	15-60

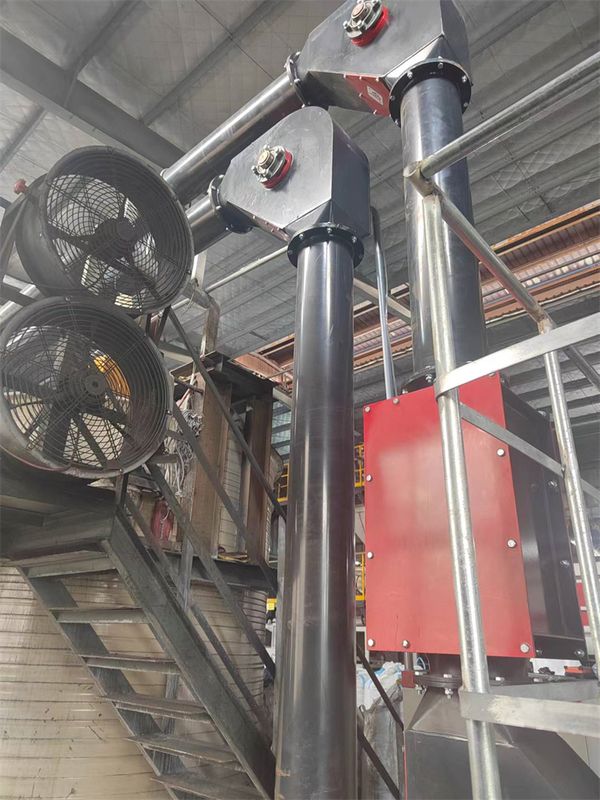

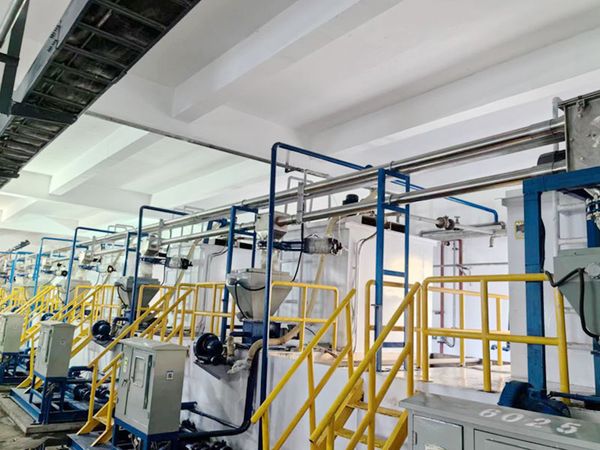

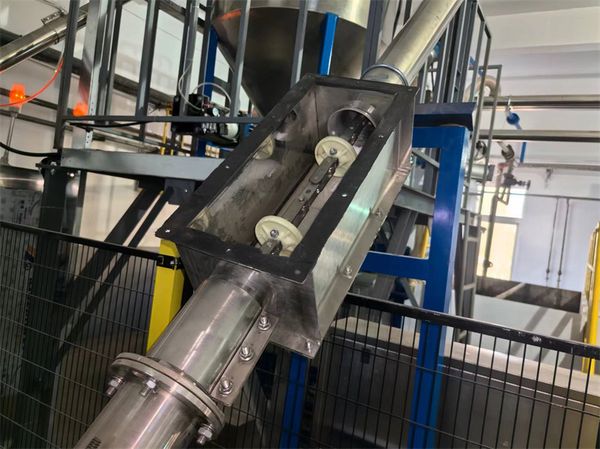

七、管链输送机图片展示
